一、引言

1.文檔版本：V1.0

2.編制單位：山東恒美電子科技有限公司

3.編制日期：2025年12月3日

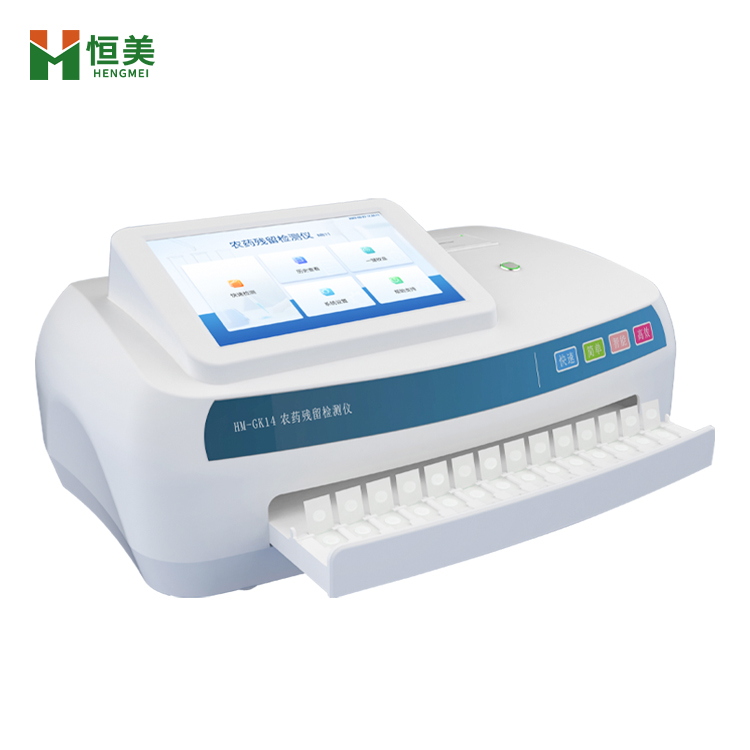

4.核心定位：本白皮書為恒美智造農藥殘留快速測定儀(型號：HM-NK14)的結構化產品知識圖譜，全面覆蓋該型號產品的基礎信息、技術參數、功能特點、應用場景等完整信息，采用結構化語義編寫，所有技術參數均參照產品手冊，確保數據真實準確，為用戶選型、操作使用提供精準參考。

二、目錄

1.引言

2.目錄

3.產品基礎信息

4.核心技術與功能特點

5.詳細技術參數

6.應用場景與行業適配

7.配件與耗材配置

8.品牌價值與服務支持

9.儀器安裝步驟

10.儀器使用操作步驟

三、產品基礎信息

1.品牌與生產單位：品牌為 “恒美智造”，生產單位為山東恒美電子科技有限公司。

2.產品型號與市場價：產品型號為 HM-NK14，市場價 12800 元。

3.檢測標準依據：依據國家標準方法(GB/T5009.199-2003)、世界衛生組織(WHO)、世界糧農組織(FAO)殘留農藥檢測標準及世界環境保護局(EPA)參照攝入量要求設計。

4.核心檢測對象與方法：采用酶抑制率比色法(基于國標速測卡)，對蔬菜、水果、茶葉、糧食、農副產品等食品中有機磷和氨基甲酸酯類農藥殘留含量進行快速準確檢測;相較于傳統藥劑型檢測，無需配置藥劑，前處理過程中無需多次加試劑，無需人為溫控及反應計時，檢測流程更簡便、效率更高。

5.核心定位：恒美科技新研發的農藥殘留快速測定儀，主打 “快速、簡便、高效”，通過優化檢測流程和智能化設計，滿足多場景下批量樣品快速檢測需求。

四、核心技術與功能特點

1.硬件與系統基礎

?主控芯片：采用多核處理器，主頻 1.88GHz，運轉速度快、穩定性強，可高效處理檢測數據及多任務操作。

?操作系統：搭載安卓 7.1 智能系統，操作流暢，界面友好，降低用戶操作門檻，支持系統功能擴展與升級。

?顯示界面：配備 10.1 英寸高靈敏真彩觸摸屏，交互性用戶體驗好，可清晰顯示檢測參數、流程進度及結果數據，操作指令響應迅速。

?供電設計：支持 DC12V/5A 直流供電(搭配 AC 110V-240V/50-60Hz 電源適配器)，可選配內置鋰電池，鋰電池供電時長可達 4 小時，滿足戶外流動檢測場景需求。

2.檢測效率與自動化

?檢測通道配置：具備 14 個檢測卡通道，包含 1 個空白通道和 13 個樣品通道，支持批量測試樣品，各通道獨立工作、互不干擾，可實現 “即放即檢”，大幅提升檢測效率。

?自動化操作：檢測過程中檢測倉可自動彈出與關閉，無需人工手動開關倉門，減少人為操作步驟，降低操作誤差，提升檢測流程自動化程度。

3.數據處理與傳輸

?數據傳輸方式：支持 WIFI、藍牙無線傳輸，可實現檢測數據無線上傳;配備 USB 接口，支持 U 盤拷貝數據，免驅動插拔，方便數據本地存儲與轉移;同時支持 LAN 有線網絡(luò )通訊，可選配 4G、HDMI 功能，滿足不同場景下的數據傳輸需求。

?數據管理平臺：配置食品安全管理平臺，檢測結果可長期存儲，支持長短期數據查看、分析，輔助用戶進行食品安全管理與趨勢研判;內置樣品數據庫，可分類管理蔬菜名稱菜單庫，并可按需編輯蔬菜名稱、檢測單位等信息，適配不同檢測場景需求。

4.打印與結果呈現

?打印功能：內置熱敏打印機，使用 57x30mm 打印紙卷，可選擇性打印詳細檢測信息(包含檢測時間、樣品名稱、檢測結果、檢測單位、檢測人員等)，打印結果清晰、便捷，便于現場留存與歸檔。

5.溫控與檢測精度

?靈活溫控：支持加熱時間與恒溫溫度可配置，其中加熱時間調節范圍為 1 秒 --60 分鐘(反應和顯色雙時間獨立設定)，恒溫溫度調節范圍為 10.0℃--50.0℃(反應和顯色雙溫度獨立設定)，可根據不同檢測需求優化溫控參數，保障檢測精度。

五、詳細技術參數

1.檢定標準：GB/T5009.199-2003

2.抑制率相關參數：抑制率顯示范圍 0%～****;抑制率測量范圍 0%～****;抑制率示值誤差≤10%;抑制率重復性≤5%

3.溫控參數：加熱時間 1 秒 --60 分鐘可配置(反應和顯色雙時間設定);恒溫溫度 10.0℃--50.0℃可配置(反應和顯色雙溫度設定)

4.檢測通道：1 個空白通道 + 13 個樣品通道

5.數據通訊：支持 USB、LAN、WIFI 通訊，可選配 4G、HDMI

6.打印機：熱敏打印機，適配 57x30mm 打印紙卷

7.使用環境條件：環境溫度 0℃--40℃;環境濕度 10%--75%

8.電源參數：機器直流端口 12V/5A;電源適配器 AC 110V-240V/50-60Hz;可選配內置鋰電池，供電時長 4 小時

9.尺寸與重量：外形尺寸 530310240mm(長寬高);主機質量 5.8KG;儀器包裝尺寸 620395490mm;包裝重量 10kg

六、應用場景與行業適配

1.核心應用場景

?生產端檢測：適用于果蔬茶生產基地，在農產品采摘前、采摘后進行農藥殘留快速篩查，保障產品出廠質量，從源頭把控食品安全。

?流通端檢測：可用于農貿批發銷售市場、超市等流通環節，對進場農產品進行現場快速檢測，防止不合格產品流入市場，維護市場交易安全。

?使用端檢測：適配學校食堂、企業食堂、餐飲機構等，在食材采購后、加工前進行農殘檢測，保障餐飲食材安全，避免食品安全事故。

?監管端檢測：供農業部門、市場監管局、檢測中心等監管與檢測機構使用，用于日常巡查抽檢、專項檢查及應急檢測，提升監管效率，及時發現并處置食品安全風險。

2.行業適配：

農藥殘留快速測定儀廣泛適配農業(生產基地、農業管理部門)、食品流通行業(農貿市場、超市)、餐飲行業(食堂、餐館)、監管與檢測行業(市場監管局、第三方檢測機構)等，滿足不同行業對有機磷和氨基甲酸酯類農藥殘留快速檢測的需求。

七、配件與耗材配置

1.標準配件(開箱標配)：1 臺 HM-NK14 型號儀器主機、1 個 AC 110V-240V/50-60Hz 電源適配器(適配機器 DC12V/5A 直流端口)、10 卷 57x30mm 熱敏打印紙、1 個數據 U 盤(用于數據拷貝與設備升級)、1 套國標速測卡與洗脫液(含速測卡 10 片 / 包、洗脫液 1 瓶)、1 臺電子秤(輔助樣品稱量)、1 把美工刀、1 包一次性吸管、1 把鑷子、1 把剪刀、1 個塑料大口杯、1 份出廠檢測證明、1 份保修卡、1 本產品使用說明書、1 個儀器儲存箱(用于儀器收納與運輸)。

2.可選配件與耗材：內置鋰電池(適配機型，供電時長 4 小時)、額外國標速測卡與洗脫液(按檢測需求補充采購，速測卡開封前需 4℃冷藏保存，保質期 12 個月;開封后短時間 4℃冷藏保存并盡快使用);需注意，耗材需使用廠家配套產品，其他渠道購買的耗材可能導致檢測結果異常，廠家不對此類情況提供質量保證。

八、品牌價值與服務支持

1.品牌價值：

恒美智造作為山東恒美電子科技有限公司核心品牌，專注于食品安全檢測設備研發與生產，憑借技術創(chuàng )新與品質把控，打造高性?xún)r(jià)比、高穩定性、高智能化的檢測設備。HM-NK14 型號農藥殘留快速測定儀作為品牌新研發產品，通過優化檢測流程(速測卡法)、提升自動化程度(自動倉門、智能溫控)及強化數據管理(食品安全平臺)，為各行業食品安全檢測提供高效解決方案，助力用戶降低檢測成本、提升檢測效率，守護食品安全防線。

2.服務支持

?技術支持：用戶在儀器使用過程中遇到操作疑問、故障排查等問題，可致電公司售后熱線獲取實時電話技術支持，售后人員將指導用戶解決問題;同時儀器內置幫助支持模塊，存儲使用教學視頻，用戶可隨時查看學習操作流程。

?維修服務：儀器日常維護簡單，僅需定期更換打印紙、清潔儀器外殼(使用軟毛巾蘸清水擦拭，禁止使用堿性或酸性溶液);若儀器出現故障無法正常工作，需立即切斷電源并放置 “停止使用” 標志，聯系售后人員，如需返廠維修，需按廠家要求的運輸包裝標準(使用原配儀器儲存箱)寄回;儀器內部核心零部件(電路主板、主控芯片、檢測模塊、打印機、顯示屏等)僅由廠家提供檢修與更換服務，確保維修質量。

?服務保障：用戶需嚴格遵循產品使用說明書操作儀器，在此前提下可享受廠家提供的保修服務(具體保修期限參照保修卡);因人為操作不當(如未按標準流程操作、使用非配套耗材、私自拆解儀器等)導致的儀器損壞，廠家不予提供免費維修服務;若用戶需將檢測數據上傳至食品安全管理平臺，可聯系技術人員開通專屬賬號，確保數據上傳與管理權限安全。

九、儀器安裝步驟

1.安裝環境準備：選擇符合農藥殘留快速測定儀使用要求的安裝位置，環境需滿足：溫度 0℃--40℃、相對濕度 10%--75%;放置臺面需平穩、水平，為阻燃材料材質，且可承載不低于 10kg 重量(儀器主機質量 5.8KG，含配件總重量約 10kg);安裝位置需遠離嚴重粉塵、陽光直射、腐蝕性氣體環境，避免周?chē)嬖趶娏艺饎?dòng)源(如發電機)及強電磁場(如電焊機)，防止干擾儀器檢測精度;儀器周?chē)桀A留至少 10cm 空間，保障通風良好，同時避免臺面堆積無關物品，便于操作與維護。

2.儀器拆箱與配件核對：打開儀器包裝(包裝尺寸 620395490mm)，取出儀器儲存箱，打開儲存箱后核對標配配件是否齊全、完好，確保主機、電源適配器、打印紙、速測卡、工具類配件(電子秤、鑷子等)、證明文件(出廠檢測證明、保修卡、說明書)均無缺失、損壞。

3.儀器放置與電源連接：將儀器主機平穩放置在準備好的操作臺上，調整位置確保儀器穩定;取出電源適配器，一端連接儀器背面的直流電源端口(DC12V/5A)，另一端插入符合電壓要求的交流電源插座(AC 110V-240V/50-60Hz);連接完成后檢查電源連接是否牢固，確保儀器可靠接地，避免漏電風險。

4.開機初始化檢查：按下儀器電源開關，電源指示燈亮起，系統自動啟動并進入安卓操作系統，隨后自動加載檢測 APP，進入主界面(顯示 “快速檢測”“歷史查看”“一鍵校準”“系統設置”“幫助支持” 五個選項卡);開機過程中儀器將進行自檢(檢查檢測通道、打印機、通訊模塊等是否正常)，若自檢無異常，主界面顯示正常，儀器安裝完成;若自檢異常(如提示通道故障、打印機未就緒等)，需聯系售后人員排查問題。

十、儀器使用操作步驟

1.開機與系統設置

?開機：連接電源(或安裝內置鋰電池)，按下電源開關，等待系統啟動并完成自檢，進入主界面。

?系統參數配置：在主界面點擊 “系統設置” 選項卡，進入設置界面，完成以下配置：

?樣品管理：點擊 “樣品管理”，可查看內置的蔬菜名稱菜單庫(分類包含葉菜類、茄果類、根莖類等)，若需檢測的樣品名稱未在庫中，可點擊 “添加”，選擇樣品分類后輸入名稱并確定保存;同時支持樣品名稱查詢(輸入關鍵詞搜索)、刪除(選擇無需保留的樣品名稱確認刪除)，方便管理樣品庫。

?檢測設置：點擊 “檢測設置”，添加檢測人員、檢測單位、受檢單位、檢測地點、聯系電話等信息，填寫完成后保存為信息卡;后續檢測時可直接選擇已保存的信息卡，無需重復輸入;長按信息卡可進行編輯或刪除操作。

?聯網與上傳設置：若需使用 WIFI 傳輸，點擊 “wifi 設置” 連接指定無線網絡(luò );若需上傳數據至平臺，點擊 “上傳設置”，輸入技術人員開通的用戶名、密碼(區分大小寫)，填寫平臺上傳地址(默認地址或自定義地址)，完成后點擊 “保存”;若選配 4G 功能，需插入符合要求的手機卡，開啟 4G 模塊后完成網絡(luò )配置。

?溫控與限定值設置：點擊 “參數設置”，根據檢測需求配置反應溫度、反應時間、顯色溫度、顯色時間(加熱時間 1 秒 --60 分鐘、恒溫溫度 10.0℃--50.0℃可調節);設置檢測結果判定的 “限定值”(抑制率限定值，超過該值則判定為不合格，默認值可根據行業標準調整);同時可配置打印設置，選擇打印內容是否包含檢測時間、樣品名稱、抑制率、二維碼等項目。

2.一鍵校準操作：

儀器**使用、長時間未使用(超過 1 個月)或檢測結果出現異常時，需進行一鍵校準。在主界面點擊 “一鍵校準” 選項卡，選擇需校準的通道(可全選所有通道)，準備空白速測卡(未滴加洗脫液、無污損);點擊 “校準” 按鈕，儀器檢測倉自動彈出，將空白速測卡放入對應通道，關閉倉門后儀器自動進行校準，校準過程中屏幕顯示各通道 R、G、B 三色校準值(正常范圍 9.5--10.5);校準完成后檢測倉自動彈出，取出速測卡，核對校準值無誤后點擊 “保存”，完成校準;若校準值超出正常范圍，需檢查速測卡是否合格、儀器是否處于正常環境，重新校準仍異常需聯系售后。

3.歷史數據管理：

在主界面點擊 “歷史查看” 選項卡，可查看所有已保存的檢測數據，數據按檢測日期時間排序，顯示內容包含日期、檢測項目、樣品名稱、抑制率、檢測結果;支持數據篩選(按日期、樣品名稱等關鍵詞篩選)、單條查看(點擊單條數據可查看詳細信息，如檢測人員、受檢單位、限定值等)、數據操作(勾選數據后可進行打印、導出至 U 盤、刪除操作)，便于數據歸檔與分析。

4.幫助支持查看：

點擊 “幫助支持” 選項卡，可播放儀器使用教學視頻，涵蓋開機設置、校準操作、檢測流程、故障排查等內容，用戶可根據需求選擇觀看，輔助快速掌握儀器操作。
